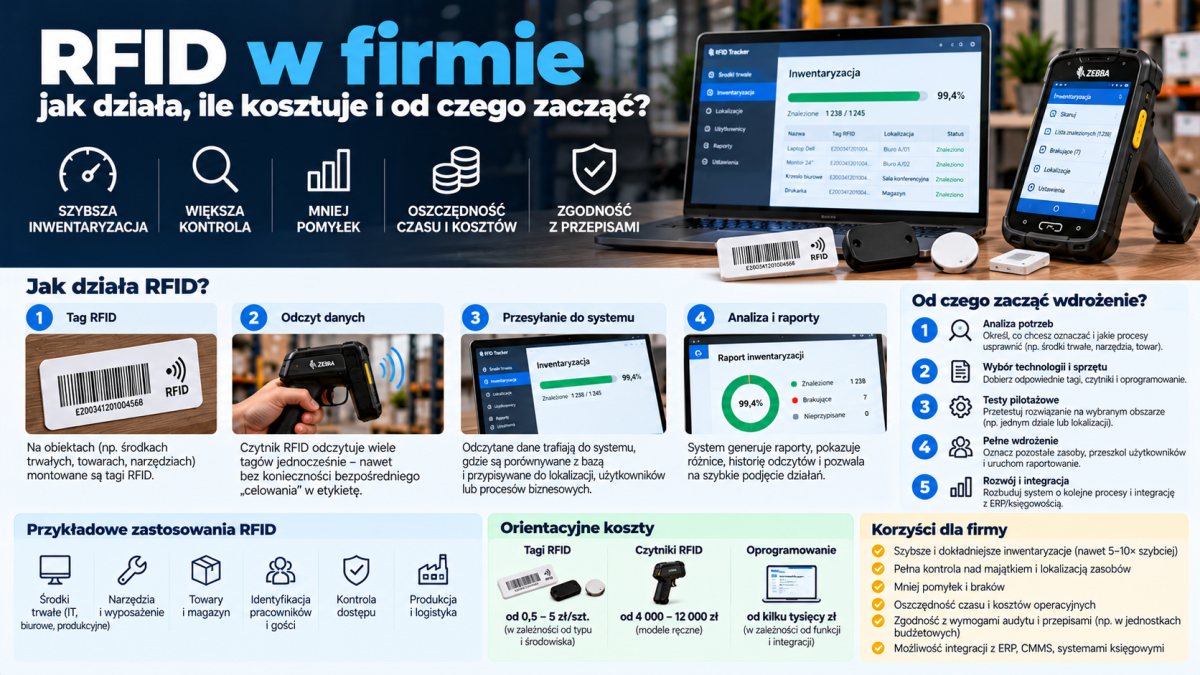

RFID w firmie – jak działa, ile kosztuje i od czego zacząć wdrożenie

RFID – co to jest w praktyce? To automatyczna identyfikacja obiektów falami radiowymi: dane zapisane w tagu odczytuje czytnik, bez potrzeby widzenia oznaczenia i bez skanowania każdej sztuki z osobna. W tym przewodniku znajdziesz zasadę działania, pasma i normy obowiązujące w Europie, czynniki, które psują odczyt, listę składników kosztu oraz plan wdrożenia krok po kroku – od testu na Twoim produkcie po integrację z systemem.

RFID – co to jest i jak działa

RFID (Radio Frequency Identification) to technologia automatycznej identyfikacji, w której dane cyfrowe są zakodowane w tagu i odczytywane falami radiowymi. Zebra Technologies opisuje system RFID jako trzy współpracujące elementy: tag z mikroczipem, antenę oraz czytnik, który zamienia fale radiowe na użyteczne dane. W odróżnieniu od kodu kreskowego odczyt nie wymaga kontaktu wzrokowego z oznaczeniem – tag może być schowany w opakowaniu, za obudową czy w kartonie.

Dla firmy oznacza to zmianę sposobu pracy: zamiast „podejdź, wyceluj, zeskanuj” dla każdej pozycji, pracownik z czytnikiem przechodzi przez strefę, a system zbiera identyfikatory wszystkich tagów w zasięgu. Przykładowo terminal Zebra TC22R z modułem RFID UHF 865–868 MHz ma według karty produktu szybkość odczytu do 1300 tagów na sekundę.

Tag, inlay, etykieta – czym się różnią

W ofertach pojawiają się trzy pojęcia, które warto rozróżnić:

• Inlay – sam „wkład”: czip, antena i podłoże. Wersja sucha (dry) nie ma kleju, wersja mokra (wet) ma warstwę kleju.
• Etykieta RFID – inlay z klejem i wierzchnią warstwą papieru lub białego tworzywa, na której można drukować kod kreskowy i opis. Taką etykietę koduje i drukuje drukarka RFID.
• Tag twardy – inlay zamknięty w obudowie (np. z tworzywa; w ofercie są też tagi w obudowie aluminiowej i z laminatu FR4), odporny na warunki przemysłowe, często przeznaczony do montażu na metalu.

Przykłady z oferty: OSRFID OS1642-H10 Etykieta papierowa RFID UHF 42 x 16 mm (Alien H10) to klasyczna etykieta papierowa (trójwarstwowa: podłoże z anteną i czipem, klej dwustronny, warstwa rozdzielająca), a Xerafy PICO Mini 150 – tag RFID UHF on-metal IP68 to miniaturowy tag twardy 12 × 4 × 1,5 mm z obudową FR4, przeznaczony do montażu bezpośrednio na metalu.

Czytnik i antena

Czytnik (w normach nazywany interrogatorem) wysyła sygnał przez antenę, odbiera odpowiedzi tagów i przekazuje dane do aplikacji. Antena może być wbudowana (czytniki ręczne, terminale) albo zewnętrzna – podłączana do czytnika stacjonarnego i montowana przy bramie, przenośniku czy regale. Kształt pola odczytu zależy od anteny, polaryzacji fali i orientacji tagu, dlatego GS1 zwraca uwagę, że ważniejszy od samego „zasięgu” jest kształt przestrzeni, w której tagi są czytane.

Pasma LF, HF i UHF

RFID pracuje w trzech głównych pasmach. Wybór pasma decyduje o zasięgu, szybkości i odporności na otoczenie.

Częstotliwości pasm podaje Zebra, zasięgi – GS1 (z zastrzeżeniem, że nie istnieje „typowy” tag). W zastosowaniach magazynowych i ewidencyjnych dominuje UHF, bo pozwala odczytywać wiele tagów naraz z odległości kilku metrów. Na UHF koncentruje się kategoria RFID na alph.pl, opisana jako „kompletna technologia RFID UHF: tagi z własnego importu, etykiety inlay, drukarki kodujące, czytniki mobilne i bramki”.

Tagi pasywne i aktywne

Tag pasywny nie ma baterii – energię do odpowiedzi czerpie z sygnału czytnika. Jest mały, tani i według Zebry to najczęściej stosowany typ. Ograniczeniem jest zasięg: dla UHF zwykle kilka metrów.

Tag aktywny ma własną baterię i sam nadaje sygnał. Dzięki temu zasięg rośnie – GS1 podaje ok. 100 m lub więcej – a tag może realizować dodatkowe funkcje, np. pomiar temperatury. Jest jednak większy i droższy, a bateria ma ograniczoną żywotność.

Standard EPC Gen2, na którym opiera się UHF RFID w handlu i logistyce, z definicji opisuje system złożony z czytników i tagów pasywnych. Jeśli myślisz o oznaczaniu towarów, opakowań zwrotnych, narzędzi czy środków trwałych, punktem wyjścia jest właśnie pasywny UHF.

Normy: EPC Gen2, ISO/IEC 18000-63, ETSI EN 302 208

Protokół radiowy: EPC Gen2 = ISO/IEC 18000-63 = RAIN

Organizacja GS1 utrzymuje standard EPC UHF Gen2 Air Interface Protocol, który definiuje fizyczne i logiczne wymagania dla systemu RFID pracującego w paśmie 860–960 MHz. Najnowsza rodzina wersji to Gen2v2. Według RAIN Alliance standard GS1 EPC Gen2 jest podstawą normy ISO/IEC 18000-63, a technologia pasywnego UHF RFID oparta na tym protokole funkcjonuje pod nazwą RAIN RFID.

W praktyce oznacza to, że tag zgodny z EPC Gen2 będzie współpracował z czytnikami i drukarkami różnych producentów obsługującymi ten protokół. Na kartach produktów spotkasz zapisy w rodzaju „EPC Global Class 1 Gen 2” (np. etykieta Xerafy Metal Skin Platinum 60 Max) lub „ISO 18000-6C” – według GS1 ISO/IEC 18000-63 to nowa nazwa dawnej normy ISO/IEC 18000-6 typ C. Specyfikacja drukarek Zebra ZT400 RFID wymienia jednocześnie UHF EPC Gen 2 V2.1, ISO/IEC 18000-63 i RAIN RFID.

Przepisy radiowe w Europie: ETSI EN 302 208

Dopuszczalne częstotliwości i moce czytników RFID w Europie określa norma zharmonizowana ETSI EN 302 208. Wersja V3.3.1 (2020-08) obejmuje urządzenia RFID pracujące w zakresach 865–868 MHz z mocą do 2 W e.r.p. oraz 915–921 MHz z mocą do 4 W e.r.p. Komisja Europejska opublikowała odniesienie do tej wersji w Dzienniku Urzędowym UE w lipcu 2021 r.

Dla kupującego wniosek jest prosty: czytniki i drukarki RFID występują w wersjach regionalnych. Urządzenie przeznaczone na rynek USA pracuje w innym zakresie niż europejskie, a opis kategorii środków trwałych na alph.pl ostrzega wprost, że urządzenie z innego regionu może nie odczytać tagów europejskich. W ofercie są obie wersje – np. Bluebird FR900-LNNEU stacjonarny czytnik RFID UHF 865-868 MHz EMEA obok wariantu US – dlatego zawsze sprawdzaj oznaczenie regionu (EU/EMEA, 865–868 MHz) w nazwie lub parametrach.

Co wpływa na zasięg i skuteczność odczytu

Zasięg podawany w karcie katalogowej dotyczy warunków optymalnych. W realnym otoczeniu na wynik wpływa kilka czynników:

• Metal odbija fale radiowe. Zwykły tag naklejony na metal ulega rozstrojeniu, a w otoczeniu metalowych konstrukcji powstają strefy, w których tag nie jest wykrywany. Tag całkowicie zamknięty w metalu nie zostanie odczytany.
• Płyny (woda, produkty z dużą zawartością wody) pochłaniają energię RF – tag może nie dostać dość energii, by odpowiedzieć.
• Typ czytnika i moc – ta sama etykieta ma różny zasięg z czytnikiem stacjonarnym i przenośnym. Przykład z karty: Xerafy Metal Skin Platinum 60 Max – do 9,5 m na metalu i do 2 m na podłożu niemetalowym; pokrewna Platinum 55 Universal – do 7,4 m na metalu, ale do 4 m przy czytnikach przenośnych.
• Orientacja tagu i polaryzacja anteny – część tagów (np. Xerafy Platinum 60 Max według karty) ma antenę o polaryzacji liniowej, więc ich ustawienie względem anteny czytnika ma znaczenie.
• Rozmiar anteny tagu – większa antena daje większy zasięg; małe tagi wymagają zbliżenia czytnika. PICO Mini 150 (12 × 4 mm) ma według karty zasięg do 3 m z czytnikiem stacjonarnym.
• Zakłócenia radiowe od innych urządzeń – GS1 wymienia je obok częstotliwości i mocy czytnika jako czynnik zasięgu tagów pasywnych.

Jak sobie radzić – scenariusze

Pełny przegląd nośników znajdziesz w kategoriach tagi RFID (podkategorie m.in. tagi na metal, tagi przemysłowe, tekstylne, miniaturowe i wysokotemperaturowe) oraz etykiety RFID (papierowe, foliowe, na metal, flagi, wodoodporne, UHF, LF, NFC).

Elementy systemu RFID – co jest w ofercie

Tagi i etykiety

Opis kategorii tagów mówi o tagach UHF „na metal, pralniczych, twardych i naklejkowych” do znakowania towarów, narzędzi, środków trwałych, tekstyliów i opakowań zwrotnych. Przy wyborze patrz na: przeznaczenie podłoża (metal / niemetal), zasięg podany dla danego podłoża, stopień ochrony IP, typ czipu (np. NXP UCODE 8, Impinj M750, Alien H10) oraz to, czy powierzchnia nadaje się do nadruku. Część kart podaje także pamięć – np. PICO Mini 150 ma 128 bitów EPC i 96 bitów TID.

Drukarki-kodery RFID

Drukarka RFID w jednym przebiegu drukuje etykietę (tekst, kod kreskowy) i zapisuje dane w czipie. Opis kategorii „Drukarki RFID” w sklepie ujmuje to tak: „Drukarki z modułem kodowania RFID UHF zapisują tag w trakcie druku etykiety”. Przykłady z oferty (obecnie w kategorii drukarki etykiet półprzemysłowe):

• Zebra ZT411 RFID, ulepszona drukarka średniego zasięgu, termotransferowa, 203 dpi, 356 mm/s, UHF, Wi-Fi, Bluetooth, Ethernet – według karty koduje i weryfikuje tagi podczas druku, maks. szerokość druku 104 mm, interfejsy Ethernet, RS232, USB 2.0, Bluetooth i Wi-Fi (802.11ax).
• Zebra ZT421 300 dpi RFID – przemysłowa drukarka etykiet – termotransfer 300 dpi, maks. szerokość nośnika 178 mm, gdy potrzebujesz szerszych etykiet.

Specyfikacja Zebra ZT400 RFID podaje, że wariant do kodowania etykiet on-metal jest dostępny tylko dla ZT411 (i nie dla wersji 600 dpi), a technologia adaptacyjnego kodowania ogranicza potrzebę stosowania złożonych wytycznych dotyczących położenia tagu RFID. Karty drukowalnych etykiet on-metal Xerafy (np. Platinum 60 Max, Platinum 64 Slim) wymieniają serię ZT411R wśród kompatybilnych drukarek.

Czytniki mobilne

W kategorii czytniki RFID są dwa podejścia:

• Terminal ze zintegrowanym RFID – np. Zebra TC22R, czytnik/zapis RFID, 6" FHD, 865-868 MHz UHF: Android, skaner 2D SE4710, IP65, bateria 7000 mAh, odczyt do 1300 tagów/s. Jedno urządzenie do kodów i RFID.
• Czytnik ręczny lub nakładka (sled) – np. Bluebird DR901-EUW UHF RFID 800MHz EMEA (865–868 MHz, ponad 710 tagów/s, USB-C) albo moduł Bluebird RFR971-WA4SE do terminala EF40X (Impinj E710, do 900 tagów/s). Pozwala wykorzystać posiadane terminale.

Opis kategorii środków trwałych zauważa, że terminal z modułem RFID jest wygodniejszy, ale droższy, a czytnik dołączany pozwala wykorzystać sprzęt, który już masz.

Czytniki stacjonarne, anteny i bramki

Czytniki stacjonarne (2–8 portów antenowych według opisu kategorii) to „serce bramek, tuneli” i punktów kontrolnych – rejestrują przepływ towarów bez udziału operatora. Do nich dobiera się anteny RFID o polaryzacji kołowej lub liniowej i różnym zysku. Bramka RFID, czyli kompletny punkt odczytu przy przejeździe lub przejściu, składa się z anten, czytnika i oprogramowania dobranych do konkretnego miejsca. Anteny i bramki nie są obecnie dostępne do zamówienia bezpośrednio w sklepie – o dobór zapytaj przez formularz kontaktowy.

Ile kosztuje RFID – składniki kosztu

Nie ma jednej ceny „wdrożenia RFID” – budżet składa się z kilku pozycji, a ich proporcje zależą od skali i procesu. Ceny sprzętu sprawdzisz na kartach produktów, a wycenę projektu przygotowuje się – jak podaje opis kategorii środków trwałych – na podstawie liczby pozycji, rodzaju sprzętu i liczby lokalizacji. Poniżej lista składników z czynnikami, które je kształtują.

Przy planowaniu budżetu odróżnij koszt jednorazowy (sprzęt, oznakowanie początkowe, integracja) od kosztu bieżącego (etykiety dla nowych obiektów, akcesoria, serwis). Strona „O nas” sklepu Alph.pl deklaruje oferty projektowe i integrację z systemami magazynowymi i ERP, nie wymienia natomiast własnego oprogramowania – dlatego warto od początku ustalić, który system będzie „właścicielem” danych z odczytów.

Wdrożenie RFID krok po kroku

1. Zdefiniuj cel i miarę sukcesu. Co ma się poprawić: czas inwentaryzacji, dokładność stanów, kontrola wydań, odnajdywanie zgubionych pozycji? Określ obiekty do oznaczenia, liczbę lokalizacji i to, kto będzie korzystał z danych. Bez tego nie dobierzesz ani tagu, ani czytnika.
2. Zrób test odczytu na własnym produkcie. Karta katalogowa nie zastąpi testu – to zalecenie z opisu kategorii środków trwałych. Zestaw testowy (czytnik i próbki tagów pod różne materiały) nie jest obecnie dostępny do zamówienia w sklepie – zapytaj o zestaw testowy przez formularz kontaktowy. Testuj kilka wariantów tagów, w różnych miejscach montażu, w docelowym otoczeniu (regały metalowe, ciecze, szafy).
3. Ustal schemat numeracji i zawartość tagu. Zdecyduj, jaki identyfikator trafia do pamięci EPC i jak łączy się z rekordem w systemie oraz co jest drukowane na etykiecie (czytelny numer, kod kreskowy jako zapas).
4. Przeprowadź pilotaż. Ogranicz go do jednej strefy, magazynu lub grupy obiektów. Sprawdź nie tylko odczyt, ale cały proces: znakowanie (drukarka-koder, aplikacja etykiet), pracę operatora z czytnikiem, przesyłanie danych, obsługę wyjątków (tag nieczytelny, obiekt bez tagu, tag z sąsiedniej strefy).
5. Zintegruj z systemem. Dane z czytników mają trafiać do WMS, ERP lub systemu ewidencji bez ręcznej obróbki. Zaplanuj: format wymiany, tryb offline na terminalach, filtrowanie po zakresie identyfikatorów, uprawnienia.
6. Skaluj i utrzymuj. Po pozytywnym pilotażu rozszerz oznakowanie, wdroż procedurę znakowania nowych obiektów i zaplanuj zapas etykiet, akcesoria (stacje ładujące, baterie) oraz serwis sprzętu.

Jeśli Twoim celem jest ewidencja majątku, procedurę spisu i wymogi ustawy o rachunkowości opisujemy osobno w artykule o inwentaryzacji środków trwałych z RFID.

Najczęstsze pułapki

• Zwykły tag na metalu. Opis kategorii środków trwałych wskazuje to jako najczęstszą przyczynę nieudanych pilotaży RFID. Na metal stosuj tagi i etykiety on-metal.
• Zła wersja regionalna. Czytnik lub drukarka na pasmo amerykańskie w Europie – sprawdzaj oznaczenie 865–868 MHz / EU / EMEA.
• Za duża moc czytnika. Prowadzi do odczytu tagów zza ściany i błędnego przypisania ich do lokalizacji; przydaje się regulacja mocy i filtrowanie po zakresie identyfikatorów.
• Słabe mocowanie. Na powierzchniach zaolejonych lub malowanych proszkowo potrzebny jest mocniejszy klej lub mocowanie mechaniczne, a powierzchnię trzeba odtłuścić.
• Brak planu na dane. Odczyt bez integracji z systemem daje listę numerów, a nie informację biznesową.

Chcesz dobrać tagi, czytniki i drukarkę RFID do swojego procesu albo otrzymać cenę projektową? Skontaktuj się z nami – zapytaj też o zestaw testowy, by sprawdzić odczyt na własnych produktach.
