Etykiety do drukarki etykiet – przewodnik po materiałach, klejach, gilzach i formatach

Etykiety do drukarki etykiet dobiera się według siedmiu parametrów: technologii druku, materiału wierzchniego, kleju, średnicy gilzy, średnicy zewnętrznej rolki, nawoju i sposobu rozgraniczenia etykiet. Jeśli którykolwiek z nich nie pasuje do drukarki albo do warunków, w jakich etykieta będzie pracować, rolka albo nie wejdzie do urządzenia, albo etykieta odpadnie lub wyblaknie. Poniżej przechodzimy przez każdy z tych parametrów i pokazujemy, gdzie znaleźć go na karcie produktu w alph.pl i w dokumentacji producenta.

Etykiety do drukarki etykiet – 7 pytań przed zamówieniem

Zanim wybierzesz konkretną rolkę, odpowiedz na poniższe pytania. Każde z nich odpowiada polu, które znajdziesz w tabeli parametrów na karcie produktu w kategorii Etykiety i materiały eksploatacyjne, albo w specyfikacji drukarki.

1. Technologia druku – czy Twoja drukarka drukuje tylko termicznie, czy także termotransferowo (z taśmą)?
2. Materiał – papier termiczny, papier zwykły (do termotransferu) czy syntetyk?
3. Klej – etykieta ma zostać na stałe, dać się zdjąć bez śladów, czy pracować w niskiej temperaturze?
4. Średnica gilzy (rdzenia) – jaką średnicę wewnętrzną przyjmuje uchwyt rolki w drukarce?
5. Średnica zewnętrzna rolki – czy rolka zmieści się w komorze nośnika?
6. Szerokość i grubość nośnika – czy mieszczą się w zakresie podanym przez producenta drukarki?
7. Rozgraniczenie etykiet – szczelina (przerwa), czarny znak, perforacja – i czy czujnik drukarki je obsługuje?

Termiczne czy termotransferowe

To pierwsza i najważniejsza decyzja, bo dzieli ofertę na dwie osobne kategorie. Zebra w dokumentacji drukarek ZD421/ZD621 opisuje to wprost: nośnik termotransferowy wymaga taśmy barwiącej, nośnik termiczny (direct thermal) – nie. Szczegółowe porównanie obu technologii znajdziesz w artykułach #2 i #14; tutaj skupiamy się na tym, co wynika z tego dla wyboru etykiety.

• Etykiety termiczne – na kartach mają materiał „Papier termiczny”. Druk powstaje bezpośrednio na papierze, więc nie kupujesz taśmy. Przykłady serii w ofercie: Zebra Z-Select 2000D, Zebra Z-Perform 1000D oraz etykiety termiczne TSC.

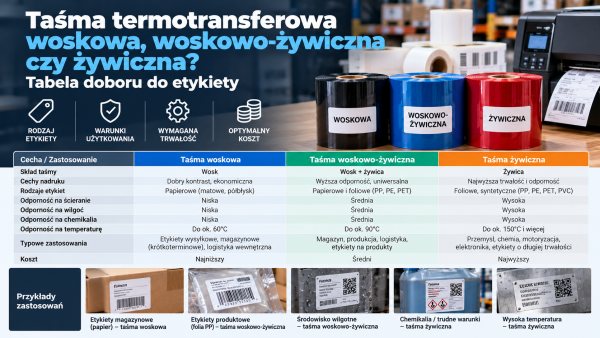

• Etykiety termotransferowe – na kartach mają materiał „Syntetyk” lub „Papier zwykły” oraz pole Zalecana taśma z numerem katalogowym taśmy. Do każdej takiej etykiety potrzebujesz pasującej taśmy – dobór opisujemy w artykule #12 o taśmach termotransferowych.

Różnicę widać też w deklarowanej odporności temperaturowej. Dla papieru termicznego Z-Select 2000D Zebra podaje zakres temperatur pracy od -40°C do 50°C, a dla Z-Perform 1000D od -20°C do 80°C. Dla folii poliestrowej Z-Ultimate 3000T White, drukowanej termotransferowo, producent podaje zakres od -40°C do 150°C.

Materiał: papier czy folia PP, PE, PET

W filtrach kategorii etykiet alph.pl materiał ma trzy wartości: „Papier termiczny”, „Papier zwykły” i „Syntetyk”. Filtr nie rozróżnia rodzajów folii, więc konkretny materiał (polipropylen, polietylen, poliester) rozpoznasz po nazwie serii w nazwie produktu, a jego parametry – w karcie specyfikacji producenta. Poniższa tabela zestawia serie dostępne w ofercie z danymi z kart Zebra.

Praktyczna reguła wynikająca z tabeli: papier wybierasz do etykiet krótkotrwałych w suchym otoczeniu (wysyłka, kompletacja, półka sklepowa), folię – tam, gdzie etykieta ma znieść wodę, rozdarcie, chemię lub temperaturę. Opis kategorii Etykiety odporne na temperaturę i chemię ujmuje to podobnie: poliester jest podstawowym wyborem przemysłowym, poliimid stosuje się przy wysokiej temperaturze (np. lutowanie rozpływowe), a winyl i podłoża elastyczne – na powierzchnie zakrzywione i trudne.

Powłoka (topcoat) – na co wpływa

Na kartach etykiet alph.pl jest pole „Powłoka: Tak/Nie”. W papierach termicznych Zebra odróżnia materiał z powłoką (Z-Select 2000D, „topcoated”) od materiału bez powłoki (Z-Perform 1000D, „uncoated”). W papierach termotransferowych powłoka wpływa na wybór taśmy: dla Zebra 3200 producent podaje różną prędkość druku z zachowaniem skanowalności – do 254 mm/s na papierze powlekanym i do 152,4 mm/s na niepowlekanym. Szczegóły w artykule #12.

Klej: permanentny, zdejmowalny, do niskich temperatur

Na kartach produktów alph.pl klej opisany jest polem „Klej”, a w filtrach kategorii występują wartości: Normalny, Zdejmowany, Na stałe, Zmywalny i Bez. Większość rolek ma klej „Normalny”, czyli standardowy klej permanentny. Dokładny typ (akrylowy, kauczukowy) i granice temperatur znajdziesz w karcie specyfikacji producenta.

Dwie temperatury, które musisz odróżnić

W kartach Zebra każdy materiał ma dwie wartości temperatury i to one decydują o przydatności kleju:

• Minimalna temperatura aplikacji – otoczenie i powierzchnia muszą mieć co najmniej tyle w chwili naklejania.
• Zakres temperatur pracy – obowiązuje po prawidłowej aplikacji i czasie wiązania kleju, który Zebra określa jako zwykle 24 godziny.

Przykład: Z-Select 2000D ma zakres pracy od -40°C, ale minimalną temperaturę aplikacji 0°C. Oznacza to, że etykieta naklejona w ciepłej strefie i przeniesiona do chłodni powinna się trzymać, ale naklejanie jej bezpośrednio w chłodni wykracza poza deklarację producenta.

Opis kategorii etykiet odpornych na temperaturę i chemię wymienia cztery grupy klejów przemysłowych: trwały akrylowy (czyste, gładkie powierzchnie), o wysokiej przyczepności początkowej (powierzchnie chropowate, zaolejone, o niskiej energii powierzchniowej), wysokotemperaturowy i zdejmowalny. W portfolio Zebra jest też papier termiczny Z-Perform 1000D Deep Freeze z minimalną temperaturą aplikacji -15°C – jeśli go potrzebujesz, zapytaj o dostępność przez formularz kontaktowy.

Gilza i średnica rolki a drukarka

Gilza (rdzeń, ang. core) to tulejka, na którą nawinięte są etykiety. Na kartach alph.pl opisuje ją pole „Średnica rdzenia” – to średnica wewnętrzna. Obok jest „Średnica rolki”, czyli średnica zewnętrzna całej rolki. Oba parametry trzeba porównać ze specyfikacją drukarki. W filtrach kategorii etykiet występują m.in. rdzenie 12,7 mm, 19 mm, 25,4 mm, 35 mm, 40 mm, 76 mm oraz wartość „Składanka” (etykiety składane, bez rdzenia).

Co mówią karty etykiet

Co mówią specyfikacje drukarek

• Zebra ZD421 (biurkowa) – maks. średnica zewnętrzna rolki 127 mm; standardowe rdzenie 12,7 mm i 25,4 mm; rdzenie 38,1 mm, 50,8 mm i 76,2 mm z opcjonalnymi adapterami. Maks. szerokość nośnika: 108 mm (wersja termiczna), 112 mm (termotransferowa z rolką taśmy), 118 mm (wersja z kasetą taśmy); min. 15 mm. Grubość nośnika 0,06–0,1905 mm.
• Zebra ZT411 (przemysłowa) – maks. średnica zewnętrzna rolki 203 mm na rdzeniu 76 mm; szerokość nośnika od 25,4 mm do 114 mm (tryb odrywania/obcinania).
• Zebra ZQ521 (przenośna) – karta w alph.pl podaje maks. szerokość nośnika 113 mm i średnicę rolki do 57 mm.

Z tego zestawienia wynika konkretna pułapka: rolka 101,6×101,6 mm na rdzeniu 76 mm ma średnicę 200 mm, więc zmieści się w ZT411 (do 203 mm), ale nie w ZD421 (do 127 mm), mimo że ZD421 przyjmie rdzeń 76,2 mm przez adapter. Do drukarki biurkowej szukaj rolek o średnicy do 127 mm – w ofercie są to zwykle rolki na rdzeniu 25,4 mm. Rolki na rdzeniu 19 mm mają średnicę kilkudziesięciu milimetrów i są formatem dla drukarek przenośnych – porównaj średnicę z karty etykiety z wartością podaną dla Twojego modelu.

Mniejsza rolka to także mniej etykiet: ten sam format 101,6×101,6 mm Z-Select 2000D występuje w ofercie jako rolka 1432 szt. (rdzeń 76 mm), 700 szt. (rdzeń 25,4 mm) i 150 szt. (rdzeń 19 mm). Przy dużym wolumenie wydruku drukarka przemysłowa z dużą rolką oznacza rzadszą wymianę materiału.

Nawój zewnętrzny i wewnętrzny

Nawój określa, po której stronie rolki znajdują się etykiety: na zewnątrz (nawój zewnętrzny) albo do środka (nawój wewnętrzny). W instrukcji drukarki Zebra GK888t producent podaje, że rolki nawinięte do wewnątrz i na zewnątrz zakłada się tak samo, a rolkę należy ustawić tak, by powierzchnia zadruku była skierowana do góry nad wałkiem dociskowym. Nie każda drukarka i nie każdy aplikator musi jednak obsługiwać oba warianty – sprawdź to w instrukcji swojego urządzenia.

Karty etykiet w alph.pl nie podają kierunku nawoju. Jeśli Twoja drukarka, nawijak lub aplikator wymaga konkretnego nawoju, podaj go w zapytaniu przez kontakt przed złożeniem zamówienia. Nie myl nawoju etykiet ze stroną farby na taśmie termotransferowej (IN/OUT) – to osobny parametr, opisany w artykule #12.

Szczelina, czarny znak, perforacja

Drukarka musi wiedzieć, gdzie zaczyna się kolejna etykieta. Na kartach alph.pl informuje o tym pole „Rozgraniczenie etykiet”, a w ofercie występują wartości „Przerwa” (etykiety wykrawane ze szczeliną między nimi) i „Czarne oznaczenie” (czarny znak na spodzie podkładu). Osobne pole „Perforacja: Tak/Nie” mówi, czy podkład jest perforowany między etykietami do odrywania.

ZT411 obsługuje wg producenta nośniki ciągłe, wykrawane, z nacięciem, z czarnym znakiem oraz opcjonalnie bezpodkładowe (linerless). ZD421 ma ruchomy czujnik refleksyjny (czarny znak) na całej szerokości i wielopozycyjny czujnik transmisyjny (szczelina). Jeżeli zamawiasz etykiety z czarnym znakiem, upewnij się, że czujnik refleksyjny w Twojej drukarce da się ustawić w miejscu znaku.

Na długość etykiety też są limity: dla ZD421 Zebra podaje minimum 6,35 mm w trybie odrywania i 12,7 mm przy dyspenserze i obcinaczu, a maksimum 991 mm.

Etykiety specjalne

Etykiety do zadań nietypowych znajdziesz głównie w kategorii Etykiety odporne na temperaturę i chemię oraz w kategorii etykiet termotransferowych. Przykłady z oferty:

• Etykiety plombujące (kruszące się) – Etykiety termotransferowe Zebra Z-Destruct PE, 50.8×25.4 mm, 5180 szt., rdzeń 76 mm. Zebra opisuje materiał jako kruchy polietylen, który rozpada się na drobne kawałki przy próbie usunięcia. Dla tworzyw o niskiej energii powierzchniowej producent zaleca wersję z nacięciami (faceslits), by zachować właściwości plombujące. Karta alph.pl wskazuje taśmy 05095ZD25707 / 05095GS06407.
• Etykiety do niskich temperatur – Etykiety termotransferowe Zebra 8000T Blood Bag Deep Freeze, 105×105 mm, 543 szt., rdzeń 25.4 mm. Polietylen z klejem akrylowym, aplikacja od -20°C, praca od -50°C do 80°C; producent wskazuje zastosowanie do worków z krwią i taśmy 3400, 3200, 4800 lub 5095.
• Etykiety poliestrowe srebrne – seria Z-Ultimate 3000T Silver w kategorii etykiet termotransferowych, np. format 101,6×50,8 mm, 1370 szt., z zalecaną taśmą żywiczną 05095GS11007 (wg karty produktu). Srebrne tło wybiera się zwykle ze względów wizualnych – właściwości tej odmiany sprawdź w karcie specyfikacji producenta przed zamówieniem.
• Etykiety cenowe i półkowe – kategoria Etykiety cenowe i półkowe. Jej opis rozróżnia etykiety cenowe, które mają schodzić z opakowania czysto, od etykiet półkowych, które mają przetrwać miesiące na listwie – stąd wersje zdejmowalne i permanentne.
• Etykiety kurierskie – kategoria Etykiety kurierskie, w której opisie zaznaczono, że etykieta musi przetrwać przeładunki, sortowanie i wilgoć, a kod ma się odczytać za pierwszym razem.

Opis kategorii etykiet odpornych zaleca, by przed dużym zamówieniem przetestować próbki w pełnym cyklu procesu (z myciem i magazynowaniem), bo test na biurku nie odtwarza warunków zakładu. Ta sama zasada dotyczy pary etykieta–taśma.

Scenariusze doboru

Nie masz pewności, która rolka pasuje do Twojej drukarki albo potrzebujesz etykiet w większym wolumenie? Opisz model drukarki, format i warunki pracy etykiety w formularzu kontaktowym – pomożemy dobrać materiał, wyślemy próbki etykiet do testu w Twoim procesie i przygotujemy ofertę projektową.
